氣動高壓小流量調節閥
ZJHX

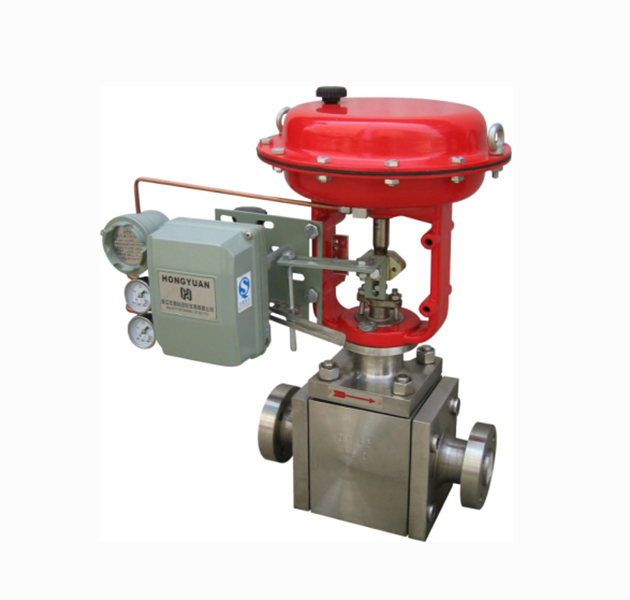

ZJHX氣動高壓小流量調節閥
325

上一個：海水自力式調節閥下一個:氣動高壓電站調節閥

ZJHX氣動高壓小流量調節閥系列體積小、重量輕、性能高、用于微小流量的精確控制。例如在精密化工，科研機構中使用其來對流量及壓力等進行精密的微控。閥體的設計壓力可達32MPa。可選擇多彈簧氣動簿膜機構或電動執行機構等。

ZJHX氣動高壓小流量調節閥技術參數及性能

閥體型式：直通鍛造閥體

公稱通徑： DN5、8、10、15、20、25mm

公稱壓力： PN 1.6、2.5、4.0、6.4、10、16、20、32 Mpa

CLASS 150、300、 600、900、1500 Lb

JIS 10K、20K、30K、40K

連接方式：螺紋：（適用于 1”以下）

焊接：SW、BW

法蘭距：符合IEC 534

閥蓋形式：閥體一體型

填　　料： V型聚四氟乙烯、柔性石墨填料等

密封墊：金屬夾石墨密封墊、聚四氟乙烯墊

執行機構：氣動：多彈簧執行機構

電動：3810L系列、PSL系列

閥內部件：

閥芯型式：單座柱塞

流量特性：等百分比、線性、快開

內件材質：標準材質組合及使用溫度、壓力范圍請參閱附錄

表1．可提供的用戶選擇

閥體型式直通閥蓋型式閥體一體型

材質 WCB、WC9、304、316等材質 WCB、WC9、304、316等

閥芯特性直線、等百分比、快開填料 “V”型PTFE、

材質 304、304 STL/PTFE、316、316 STL/PTFE 柔性石墨
注：1、以上為標準的配置結構，閥座為金屬對金屬，PTFE軟閥座是VI級密封的可選件。還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。
2、PTFE V形環閥桿填料是的標準配置也可選用柔性石墨，一個配備石墨填料的加長型閥蓋可用于溫度超過232℃（450華氏溫度）的場合。
3、標準的閥體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料。

表2．本體材質為碳鋼

1 閥體 WCB LCB WC9

2 閥芯（桿） 304 304 304

3 墊片 316 石墨/PTFE

4 套筒 304 304 304

5 填料墊 304 304 304

6 填料 PTFE/柔性石墨

7 壓套螺母 304 304 304

表3．本體材質為不銹鋼

1 閥體 CF8 CF8M CF3M

2 閥芯（桿） 304 316 316L

3 墊片 316 石墨/PTFE

4 套筒 304 316 316L

5 填料墊 304 316 316L

6 填料 PTFE/柔性石墨

7 壓套螺母 304 316 316L

表4．ZJHX系列氣動小流量調節閥尺寸及縮腔型內件與行程額定Cv值：

閥門尺寸閥門尺寸額定行程額定Cv值

inch inch （mm）閥門開度%行程

（mm）（mm）等百分比性直線特性

10% 30% 50% 70% 100% 10% 30% 50% 70% 100%

3月4日 1/5 （5） 10 0.04 0.11 0.24 0.62 0.8 0.09 0.27 0.35 0.64 0.9

-20 1/4 （8） 16 0.09 0.17 0.34 0.95 1.6 0.27 0.68 1.09 1.49 1.8

3/8（10） 0.14 0.27 0.53 1.48 2.5 0.42 1.06 1.69 2.32 2.8

1/2 （15） 0.22 0.43 0.85 2.37 4 0.67 1.66 2.65 3.65 4.4

3/4 （20） 0.34 0.68 1.35 3.74 6.3 1.05 2.6 4.16 5.72 6.9

閥門尺寸 inch L B 氣動

H1 H2 A

1月5日 5 75 26 21 209 200

1月4日 8 75 26 21 209 200

3月8日 10 95 32 25 215 200

1月2日 15 120 38 30 235 200

3月4日 20 120 42 32 240 200
訂貨須知：訂貨時請填寫《規格書》或注明一下內容：
1.產品型號
2.公稱壓力
3.公稱通徑、額定流量系數Kv
4.信號壓力、彈簧范圍
5.流量特性
6.閥的開關方式
7.介質工作溫度范圍
8.閥體、閥芯材料
9.是否帶附件，說明附件型號
10.是否有其他特殊要求
