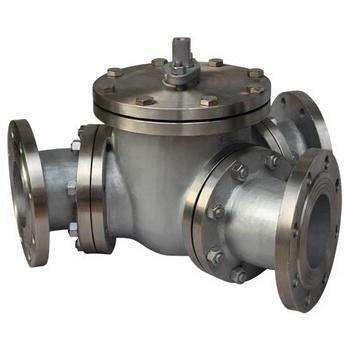

Y形三通球閥Q42F的閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金（硬度大于HRC60）、超音速涂鎢鈷合金（硬度大于HRC70）及特種硬化材料等多種先進工藝，適用各種苛刻工況，軟密封適用200℃以下工況，硬密封碳鋼不超過425℃，不銹鋼硬密封不超過350℃。Y型三通球閥有相互成120°和兩通孔成135°，根據需要可實現對介質流向切換兩種工況。
Y型120°三通球閥Q42F產品特點：
1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。
2、三通球芯分T形和L形，使用壽命長，流通能力大，阻力小。
3、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。
型號、材料及主要參數：
|
產品型號 |
Q42F-16-40C |
Q42F-16-40P |
Q42F-16-40R |
|
Q42Y-150-300LBC |
Q42Y-150-300LBP |
Q42Y-150-300LBR | |
|
閥體 |
WCB |
CF8 |
CF8M |
|
球體 |
WVB+ENP |
CF8 |
CF8M |
|
閥桿/固定圈 |
2Cr13 |
304 |
316 |
|
閥座 |
PTFE |
PTFE |
PTFE |
|
填料 |
PTFE+O形圈 |
|
PTFE+O形圈 |
|
適用介質 |
水、油、蒸汽等 |
酸等腐蝕性介質 | |
|
適用溫度 |
-29-150℃ |
-29-150℃ | |
|
蝸輪Y型三通球閥 |
Q后插入“3”表示，示例：Q342F-16C/P/R | ||
|
氣動Y型三通球閥 |
Q后插入“6”表示，示例：Q642F-16C/P/R | ||
|
電動Y型三通球閥 |
Q后插入“9”表示，示例：Q942F-16C/P/R | ||
Y形三通球閥的外形尺寸：
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
75 |
75 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
|
H |
90 |
90 |
102 |
115 |
135 |
140 |
155 |
185 |
210 |
275 |
305 |
335 |
Q42F-16C,16P 135度Y型球閥,135度硬密封球閥,135度硬密封球閥指流道為Y形結構，Y形角度135 度，135度角Y型三通球閥應用在項目當中具有：流阻小、流量大、流通能力強、外觀精美、結構緊湊，安裝在管道當中不會使介質留在閥門內部，可以方便的對 流道進行切換，在應用在工況當中135度角Y型三通球閥可以根據客戶的要求定制密封面
一、Q42F-16C,16P 135度Y型球閥,135度硬密封球閥,135度硬密封球閥材質表：
|
序號 |
零件名稱 |
材質名稱(常規配置) | |||
|
Q42F/H-C |
Q42F/H-P |
Q42F/H-R |
Q42F/H-RL | ||
|
1 |
閥體、閥蓋 |
WCB |
304(CF8) |
316(CF3) |
316L(CF3M) |
|
2 |
填料 |
PTFE、PPL、柔性石墨 | |||
|
3 |
球體 |
WCB+HCr |
304(CF8) |
316(CF3) |
316L(CF3M) |
|
4 |
密封圈 |
PTFE、PPL | |||
|
5 |
墊片 |
PTFE、PPL | |||
|
6 |
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
7 |
雙頭螺栓 |
35CrMoA |
304 |
316 |
316L |
Q42F-16C,16P 135度Y型球閥,135度硬密封球閥,135度硬密封球閥連接尺寸
|
DN |
L |
D |
K |
R |
C |
f |
n-d |
|
50 |
340 |
160/165 |
125 |
100 |
20 |
3 |
4-18 |
|
65 |
400 |
180/185 |
145 |
120 |
20 |
3 |
4-18 |
|
80 |
410 |
195/200 |
160 |
135 |
20 |
3 |
8-18 |
|
100 |
460 |
215/220 |
180 |
155 |
22 |
3 |
8-18 |
|
125 |
560 |
245/250 |
210 |
185 |
22 |
3 |
8-18 |
|
150 |
660 |
280/285 |
240 |
210 |
24 |
3 |
8-23 |
|
200 |
800 |
335/340 |
295 |
265 |
24 |
3 |
12-23 |
|
250 |
1030 |
405 |
355 |
320 |
30 |
3 |
12-25 |
|
300 |
1140 |
460 |
410 |
375 |
30 |
4 |
12-25 |
