不銹鋼槽車球閥產品簡介：

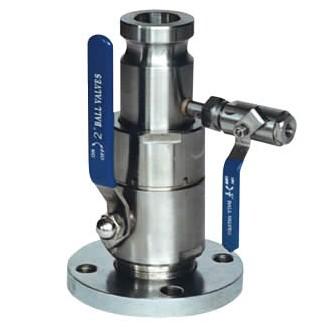

CQA-25P不銹鋼槽車球閥是油罐車配件的主要應用產品之一，廣泛用于非腐蝕性液體輸送管道開閉控制（如油罐車，加油站等）旋轉法蘭內密封座可調整板桿輕重和消除滲漏，當密封環與球面部位有損傷時，要修正其密封面或者更換。
不銹鋼槽車球閥工作原理：
CQA-25P不銹鋼槽車球閥采用法蘭連接安裝在緊急切斷閥下游，出口與同規格快速接頭配合使用，用來裝卸和卸荷介質時的接通和截斷，同槽車及貯罐主要氣液相接口所裝設的快速閉止閥門。液化石油氣、液氨緊急切斷閥是一種安全保護閥，適用于液化氣槽車和液氨槽車上，并采用浮動式球體進行啟閉，操作速度快。
不銹鋼槽車球閥產品特點：
1、適用于經常操作，啟閉迅速、輕便。
2、流體阻力小。
3、結構簡單，相對體積小，重量輕，便于維修。
4、密封性能好，密封面與球面常在閉合狀態，不易被介質沖蝕。
不銹鋼槽車球閥主要設計參數
☆法蘭連接：JB/T79-94、GB9113-2000
☆結構長度：GB12221-89
☆公稱通徑：DN25、50mm
☆公稱壓力：PN1.6、2.5、4.0MP。
☆結構長度：GB12221-89
☆公稱通徑：DN25、50mm
☆公稱壓力：PN1.6、2.5、4.0MP。
不銹鋼槽車球閥主要性能參數
|
公稱壓力 |
殼體試驗 |
密封試驗 |
適用介質 |
適宜溫度 |
|
2.5 |
3.75 |
2.75 |
液化氣、液氨等 |
-40~+80℃ |
|
4.0 |
6.0 |
4.4 |
不銹鋼槽車球閥主要零件材料
|
閥體 |
球體、閥桿 |
密封圈 |
填料 |
|
不銹鋼 |
不銹鋼 |
增強聚四氟乙烯 |
聚四氟乙烯 |
不銹鋼槽車球閥性能規范
|
公稱壓力PN |
1.6 |
2.5 |
MPa |
|
殼體試驗壓力 |
2.4 |
3.75 | |
|
氣密封試驗壓力 |
1.76 |
2.75 | |
|
低壓氣密封試驗壓力 |
0.5~0.7 | ||
|
適用介質 |
液化氣、液氨 | ||
|
適用溫度 |
-40~+80℃ | ||
不銹鋼槽車球閥主要外形尺寸和連接尺寸
|
PN |
DN |
d |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-фd |
W |
|
2.5MPa |
25 |
22 |
194 |
78 |
115 |
85 |
65 |
16 |
2 |
4-14 |
150 |
|
2.5MPa |
50 |
46 |
230 |
88 |
160 |
125 |
100 |
20 |
3 |
4-18 |
180 |
