我們一直堅信百年大計，質量第一，我們恪守質量首位，成就精品閥門，我們以一流的品質，創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多自密封Y型截止閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務，奇眾為你創造更多價值！

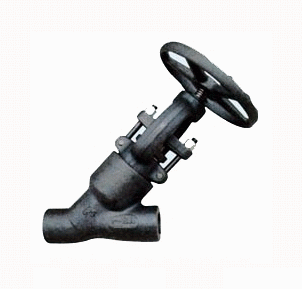

自密封Y型截止閥性能特點：
1、閥體閥蓋為整體鍛制而成，強度高，造型美觀，材質可靠。
2、中腔采用自密封結構，壓力越高，密封性越好。獨特的不銹鋼自密封圈，拆裝方便，密封可靠。
3、閥桿表面經超強致密耐磨處理，耐磨耐蝕，啟閉磨擦小，確保產品無外漏之虞。
設計與制造：ASME B16.34，JB/T3595，E101
連接端： BW,SW
承插焊端：ASME B16.11
對接焊端：ASME B16.25
檢查與試驗：JB/T3595
材料：ANSI/ASTM
主體材料：A105，F11，F22，F316, F91, F92
自密封Y型截止閥主要規格、連接尺寸及外形尺寸
|
規格＼尺寸 |
D |
D1 |
d |
a |
H |
L |
Do |
|
15 |
24 |
56 |
15 |
37.5 |
315 |
190 |
200 |
|
20 |
32 |
56 |
19 |
37.5 |
315 |
190 |
200 |
|
25 |
38 |
56 |
24 |
37.5 |
315 |
190 |
200 |
|
32 |
48 |
82 |
30 |
37.5 |
435 |
220 |
240 |
|
40 |
52 |
82 |
34 |
37.5 |
435 |
220 |
280 |
|
50 |
66 |
90 |
42 |
37.5 |
480 |
250 |
320 |
自密封Y型截止閥J65Y （ H ） -2500 主要規格、連接尺寸及外形尺寸
|
規格＼尺寸 |
D |
D1 |
d |
a |
H |
L |
Do |
|
15 |
24 |
56 |
15 |
37.5 |
315 |
190 |
200 |
|
20 |
32 |
56 |
19 |
37.5 |
315 |
190 |
200 |
|
25 |
38 |
56 |
20 |
37.5 |
315 |
190 |
200 |
|
32 |
48 |
82 |
29 |
37.5 |
435 |
220 |
240 |
|
40 |
52 |
82 |
30 |
37.5 |
435 |
220 |
280 |
|
50 |
66 |
90 |
39 |
37.5 |
480 |
250 |
320 |
