在注塑生產(chǎn)的精密體系中，雙合金螺桿與料筒堪稱“心臟部件”，其配合精度常高達(dá)0.05~0.15mm(視機(jī)臺(tái)規(guī)格而定)。然而一旦發(fā)生螺桿卡死故障，整條生產(chǎn)線便可能陷入癱瘓。這類故障絕非偶然，背后往往隱藏著材料、設(shè)計(jì)、操作等多重誘因的疊加效應(yīng)。

　　一、雙合金螺桿卡死的五大誘因及形成機(jī)理

　　1.異物入侵與雜質(zhì)超限：當(dāng)原料中混入≥0.5mm的金屬碎屑或高硬度雜質(zhì)(如玻璃纖維團(tuán)聚塊)，會(huì)在瞬間劃傷雙合金表面。實(shí)驗(yàn)顯示，鐵屑卡入后局部壓強(qiáng)可超200MPa，遠(yuǎn)超雙合金屈服極限。

　　2.熱膨脹失配的致命效應(yīng)：當(dāng)料筒加料段因冷卻水維持低溫(約50℃)，而螺桿在無(wú)冷卻狀態(tài)下升溫至300℃以上時(shí)，若兩者熱膨脹系數(shù)差>2×10??/℃(如38CrMoAlA螺桿與合金鋼料筒組合)，徑向間隙將消失導(dǎo)致抱死。

　　3.塑化溫度失控的雙重危局：低溫塑化(如PC料筒溫度<280℃)會(huì)暴增扭矩30%以上，致使螺桿扭曲;而局部過(guò)熱(如加熱圈失控)則會(huì)使物料碳化結(jié)焦，形成高分子“混凝土”堵塞螺槽。

　　4.結(jié)構(gòu)性設(shè)計(jì)缺陷：壓縮比>2.8的螺桿加工高粘度物料(如PVC)時(shí)，因回流通道不足，軸向應(yīng)力驟升引發(fā)螺桿彎曲變形。某案例顯示，設(shè)計(jì)缺陷導(dǎo)致螺桿服役壽命不足2000小時(shí)。

　　5.空轉(zhuǎn)與潤(rùn)滑缺失的隱性傷害：停機(jī)時(shí)未及時(shí)排空料筒，殘留物料在余熱下交聯(lián)固化。此時(shí)若螺桿空轉(zhuǎn)超3分鐘，干摩擦將造成螺紋棱面拉毛，為后續(xù)卡死埋下伏筆。

　　二、精準(zhǔn)拆卸：避免二次損傷的關(guān)鍵流程

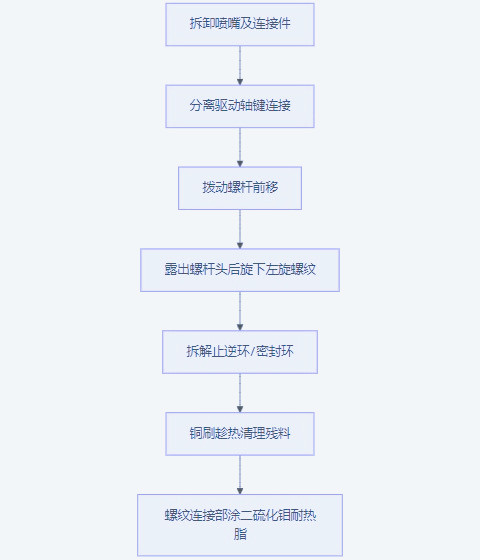

　　當(dāng)螺桿卡死后，暴力拆卸將導(dǎo)致螺紋崩裂甚至料筒報(bào)廢。必須嚴(yán)格執(zhí)行熱拆解工藝：

　　特別警示：螺桿頭螺紋多為左旋設(shè)計(jì)，反向旋轉(zhuǎn)易造成螺紋滑絲。某維修站數(shù)據(jù)顯示，30%的螺桿損傷源于錯(cuò)誤旋向操作。

　　三、修復(fù)決策樹與長(zhǎng)效預(yù)防策略

　　面對(duì)損傷的螺桿，需根據(jù)缺陷特征選擇再生方案：

　　預(yù)防性維護(hù)四要素：

　　1.磁化防護(hù)：在料斗入口加裝≥8000高斯的釹鐵硼磁柵，可攔截99%鐵屑;

　　2.熱管理閉環(huán)：采用PID雙通道溫控，確保料筒各段溫差<5℃，螺桿芯部通恒溫油(控溫精度±1℃);

　　3.壓縮比適配：加工玻纖增強(qiáng)料時(shí)選用低壓縮比螺桿(1.8~2.2)，降低扭力峰值;

　　4.開機(jī)規(guī)程：預(yù)熱階段需每5分鐘手動(dòng)盤動(dòng)螺桿，確認(rèn)無(wú)阻滯方可啟動(dòng)。

　　技術(shù)總結(jié)：雙合金系統(tǒng)的卡死故障本質(zhì)是能量失衡的最終表現(xiàn)——無(wú)論是機(jī)械能(扭矩超限)、熱能(膨脹失配)還是化學(xué)能(碳化堆積)。唯有通過(guò)多維度實(shí)時(shí)監(jiān)控(溫度/扭矩/振動(dòng)分析)建立預(yù)測(cè)性維護(hù)模型，方能使設(shè)備壽命提升30%以上。每一次螺桿的旋轉(zhuǎn)，都是材料科學(xué)與機(jī)械精密度的共舞，而精準(zhǔn)的故障排除則是維持這場(chǎng)舞蹈永不謝幕的終極藝術(shù)。
